配線の簡単な汎用伝送表示盤
を利用したシステム
  ■幹部在席表示システム
■会社職員出退表示システム

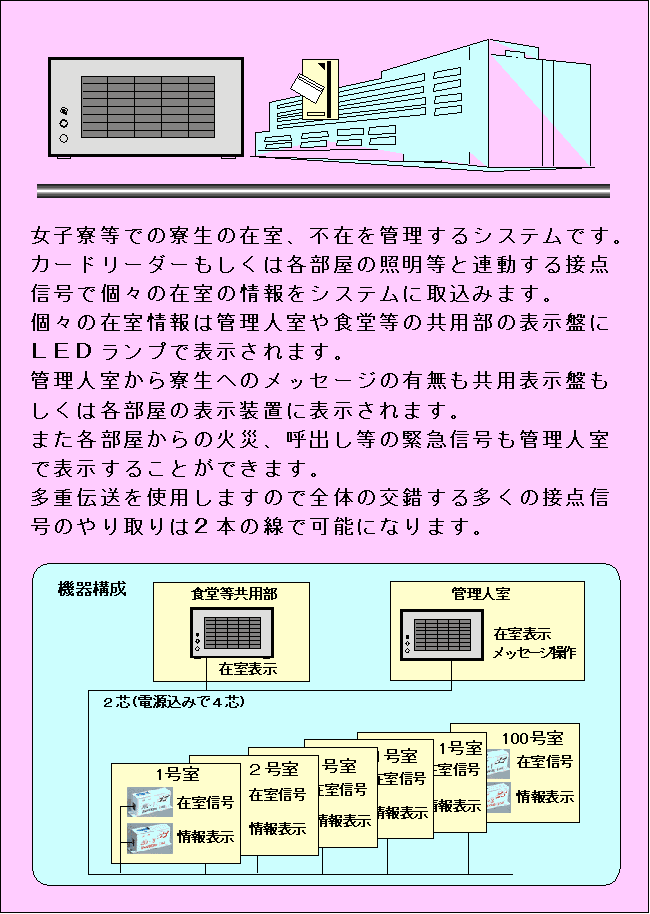

■学生寮や社員寮の在室管理システム
■徘徊老人お知らせシステム
■教授在席授業予告システム







システム基本概要

外部入力 と 汎用の表示盤で構成されます。


表示専用盤と操作制御付表示盤があります。
スイッチ入力は集中タイプと分散タイプがあります。
表示装置は複数箇所で設置でき同一情報を表示できます。
表示装置は40点あるいは24点単位で増設できます。
配線は簡単で256点の表示までは2本の線で可能です。












出退表示システム

出退表示盤に関する説明

●　本装置は役員・職員の入出退の状況を表示盤にランプ表示をすることにより、各名簿者の在・不在をただちにお知らせします

●　ランプ等で知らせる表示盤を出力部と言います。それに対してスイッチ・バーコードリーダーなどを入力部、

●　表示盤へ信号をおくる部分を伝送部といいます。これら三つの組み合わせにより多種多様な分野に対して満足のいく
　 　 表示システムが可能となります。　　

　
入力部種類 説明 特徴 短所 コスト評価
スイッチ ランプつきのスイッチを押す
ONすればONの信号をだす
OFFすればOFFの信号をだす
一般的な方法
少人数が有効
スイッチ部を２箇所以上に分ける事もできる ３３名以上になるとおおきくなる
押し間違いがある
３３名以上になるとコスト大


バーコードリーダー 個別のバーコードを各自に割り当て、シール（タイムカード）
またはカードをバーコードリーダー部で読み取り個別データ
を送信する
人数が多くなれば大変有効　４０名以上
押し間違いがない
バーコードはパソコンで
作れるので管理がしやすい

バーコードがなければ
表示盤に表示されない





４０名以上であれば、コスト小






タッチパネル
（テンキー） タッチパネル画面に個別コード入力をし出入操作などをする
これらの操作でドアを開けたりする事も可能
その他、いろいろなシステムに活用できる その場所にあったシステムをつくることができる



簡単から複雑な活用ができる為、特殊な使い方となる可能性もある



人数はあまり関係がないコスト大




パソコン 個人が自分のデスク上で操作ができる
また表示部もパソコンで見ることができる

ＬＡＮ環境ではパソコンの横にスイッチを置きＬＡＮにスイッチを接続できる（特殊）
パソコンだけでもよい
ＬＡＮ環境でないと使えない
実に色々な使い方ができマルチメディアに対応できる

パソコンがダウンしたとき
使用できない





やり方によってはコスト小
コスト大






その他の入力 指紋認証
虹彩認証
静脈認証
ＩＣタグ
ＩＤタグ
セキュリティレベルを必要とする場所に使用すること

総合的に管理が必要なので長期の計画・投資が必要
　　　 伝送部種類 説明 特徴 短所 コスト評価
多重伝送 通常配線では例えば100個の信号を送るには、１００本以上の配線が必要となる

多重伝送は２芯か３芯のケーブル又は専用のケーブルを使用して、長距離間を多数の信号を授受する方式

配線本数が少なくてすむ
ケーブルコストは安価
専用線はその限りではない（長距離伝送が可能）
配線距離が長いとメリット大

配線距離が短い・人数が少ないと伝送ユニットのコスト大

通常配線 通常配線では例えば100個の信号を送るには、１００本以上の配線が必要となる

少人数に適している
入力部も出力部も
コスト小

人数が多いと配線が大変



長距離コスト大

大人数コスト大



２０名以下距離１０m以下になるとコスト大

●　入力部の信号を出退表示盤に点灯させる所を出力部と言います。

●　表示本来の役割は個別の信号を指定の箇所に表示させることです。

●　表示の種類はＬＥＤランプにより名簿板にランプ点灯させる、名簿板が全面照光する、数字表示、大型ディスプレィに　　　名前を表示、パソコンに表示と色々な出力形態があります。



　　　　 出力部種類 説明 特徴 短所 コスト評価
ＬＥＤランプ表示盤 名簿板の上部か横部にＬＥＤランプを配置して表示動作を行う



遠くから見てよくわかる

ランプの色の種類がたくさんある
赤・緑・黄・青

ＬＥＤランプなので長寿命（約８万時間）
あまりない







コスト小








ＬＥＤランプ表示盤
（全面照光式） 名簿板全体が照光するので大変わかりやすい







遠くから見てよくわかる

ランプの色の種類がたくさんある
赤・緑・黄・青

ＬＥＤランプなので長寿命（約８万時間）

たくさん並べるとあまりに明るすぎて見にくい

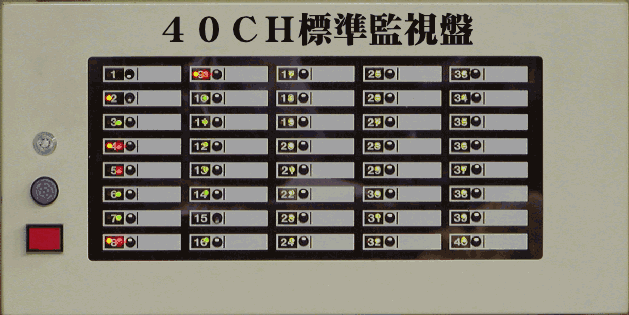

役員出退表示盤のシステム例1(スイッチ１個）　　
役員在席表示盤

電話や訪問客が有った時、社長が　いるの？　いないの？、とお困りになった事はありませんか。この表示板を事務室に設置しておけば、社長の在/不在を社員が確認できます。

役員在席表示板を複数使った例

操作スイッチのON/OFFに連動して、表示板のLEDが点灯/消灯して、在/不在を表示します。

大きさ例
表示部(１名分)：290（W)×130（H)×60（D）
操作スイッチ部：170（W)×120（H)×20（D）
社員寮や学生寮等の管理システムには、防犯等の安全性と、居住施設としての快適さが求められます。日本郵船綱島寮では、管理者の業務を軽減し、入寮者の安全・快適な生活を守る文化シヤッターのトータルセキュリティシステムを導入しています。電力等のムダをなくす省エネシステムも備え、時代のニーズに応えた最新のシステムです。



俳諧老人お知らせ緊急システム

老人の皆様がいつまでも、いつまでもお元気で安心してお暮らしできるシステムを開発いたしました。お世話をなさる方のご苦労にお応えするシステムでございます。

■ 老人ホーム施設内においてご老人の方に送信機をお持ちいただき、ご老人が外出された場合にお知らせいたします。さらにご老人の方の位置がわかり、危険が発生する前に事故を防ぐことができます。
仕組みはご老人の方が携帯される送信機から常時発信している微弱な電波を受信機で受けて徘徊異常をお知らせするものです

寮室盤シリーズ
■特長
①【?? 対応】??の基準に対応したエアコン制御ユニットを内蔵しました。
②【簡単操作】カードスイッチの操作に連動して照明・エアコン制御が可能です。
③【集中監視】フル2線システムによる集中監視制御システムへの展開が可能です。

エアコン制御1146BNRH342BNRH46380,300円107,000円エアコンHA1（パワーリレー）2（パワーリレー）

寮・ホテルの入退室に合わせて照明やエアコンをオン・オフ。消し忘れの防止により省エネと安全性の向上を実現。

■システム系統図■
制御方式について?エアコンに対して条件付ワンパルス制御方式を採用しています。

■タイムチャート?手元操作によるエアコン運転のみタイプ例?‥‥（SW1：ON.SW2：OFF）アプリケーション対応システムHAJEM-A日本電機工業会規格JEM 1427「HA端子（JEM-A）」において規定されています。

この規格は、家庭内機器（ルームエアコンなど）を、「運転／停止」、「開／閉」など遠隔制御及び監視を行うための制御端子及び信号について規定しています。

寮生?帰宅カード挿入カード取り出し寮生?外出エアコンタイマー作動エアコンはOFFのまま照明はONエアコン、照明共OFFエアコンはOFFのまま（タンブラSWでON・OFF可能）エアコン手元スイッチ（タイマー含む）

■特長
①【簡単操作】 カードスイッチの操作に連動して照明・エアコン制御が可能です。
②【照明遅れ切り】退室時、照明遅れ切り機能（30秒）を標準装備しました。
③【集中監視】フル2線システムによる集中監視制御システムへの展開が可能です。寮 室 盤リ





　　　　
