（１）多重伝送関連
[ユニバーサルライン]

ユニバーサルラインはメインユニットとサブユニットで構成されます。

メインユニット
　　伝送用電源（ﾕﾆﾊﾞｰｻﾙﾗｲﾝ親局ULP03）を持った基本ユニットでシステムに1台は必要です。
　　入出力点数限定のスリムタイプと増設型のビルトインタイプがあります。

■伝送親局ユニット

　　　■伝送主機能をもったの

　　　■伝送主機能（ＰＵ０１）＋入力基板

ＰＵ８ＩＮ	ＰＵ１６ＩＮ	ＰＵ２４ＩＮ	ＰＵ３２ＩＮ	ＰＵ４０ＩＮ

伝送用電源入力付	伝送用電源入力付	伝送用電源入力付	伝送用電源入力付	伝送用電源入力付
－	－	－	－	－
DC12V/24V兼用	DC12V/24V兼用	DC12V/24V兼用	DC12V/24V兼用	DC12V/24V兼用
８点入力	１６点入力	２４点入力	３２点入力	４０点入力
伝送機器一覧価格表

ＰＵ０1	ＰＵＣ０１

伝送用電源	伝送用電源
入出力なし基本型	増設型RS232C I/F付
DC12V/24V兼用	電源指定あり　　DC12V/24V
－	－
伝送機器一覧価格表

　　　■伝送主機能（ＰＵ０１）＋リレー出力基板

ＰＵ８RY	ＰＵ１６ＲＹ	ＰＵ２４ＲＹ	ＰＵ３２ＲＹ	ＰＵ４０ＲＹ

伝送用電源出力付	伝送用電源出力付	伝送用電源出力付	伝送用電源出力付	伝送用電源出力付
－	－	－	－	－
電源指定あり　　DC12V/24V	電源指定あり　　DC12V/24V	電源指定あり　　DC12V/24V	電源指定あり　　DC12V/24V	電源指定あり　　DC12V/24V
８点リレー出力	１６点リレー出力	２４点リレー出力	３２点リレー出力	４０点リレー出力
伝送機器一覧価格表

　　　■伝送主機能（ＰＵ０１）＋トランジスタ出力基板

ＰＵ１６Ｔ	ＰＵ３２Ｔ	ＰＵ４８Ｔ	ＰＵ６４Ｔ	ＰＵ８０Ｔ

伝送用電源出力付	伝送用電源出力付	伝送用電源出力付	伝送用電源出力付	伝送用電源出力付
－	－	－	－	－
DC12V/24V兼用	DC12V/24V兼用	DC12V/24V兼用	DC12V/24V兼用	DC12V/24V兼用
１６点トランジスタ出力	３２点トランジスタ出力	４８点トランジスタ出力	６４点トランジスタ出力	８０点トランジスタ出力
伝送一覧価格表

　　 ■電源及びケーブル

ＡＣ１００－１２Ｖ	ＡＣ１００－２４Ｖ	ＡＣ１００－２４Ｖ－１	ＲＳ２３２Ｃ－１	ＲＳ２３２Ｃ－２

ＡＣアダプター	ＡＣアダプター	ＡＣアダプター	ＲＳ２３２Ｃケーブル	ＲＳ２３２Ｃケーブル
－	－	－	標準1回線用256点以下（Dsub9p）	増設2回線用256点以上（Dsub9p）
DC12V	DC24V	DC24V	－	－
出力電流：０．５Ａ	出力電流：０．５Ａ	出力電流：１Ａ	－	－
伝送機器一覧価格表

■伝送子局ユニット

　　　■デジタル入力ユニット（接点及びオープンコレクタ対応）

ＡＤ１	ＡＤ６Ａ／ＡＤ６Ｂ	AD1-4

デジタル入力ユニット	デジタル入力ユニット	デジタル入力ユニット
－	－	－
２線式　電源不要	２線式　電源不要	２線式　電源不要
１点汎用入力	１点高速入力（約０．１秒幅認識）	４点入力

ＳＵ８ＩＮ(N)	ＳＵ１６ＩＮ(N)	ＳＵ２４ＩＮ	ＳＵ３２ＩＮ	ＳＵ４０ＩＮ

デジタル入力ユニット	デジタル入力ユニット	デジタル入力ユニット	デジタル入力ユニット	デジタル入力ユニット
－	－	－	－	－
DC12/DC24V	DC12V/DC24V	DC12V/DC24V	DC12V/DC24V	DC12V/DC24V
８点入力	１６点入力	２４点入力	３２点入力	４０点入力
伝送機器一覧価格表

　　 ■デジタル出力ユニット（接点及びオープンコレクタ）

ＡＤ２

デジタル出力ユニット
－
２線式　電源不要
１点出力（オープンコレクタ）

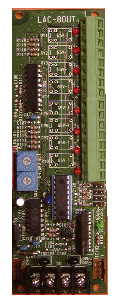

ＳＵ８ＲＹ(N)	ＳＵ１６ＲＹ(N)	ＳＵ２４ＲＹ	ＳＵ３２ＲＹ	ＳＵ４０ＲＹ

デジタル出力ユニット	デジタル出力ユニット	デジタル出力ユニット	デジタル出力ユニット	デジタル出力ユニット
－	－	－	－	－
電源指定ありDC12V/DC24V	電源指定あり　DC12V/DC24V	DC24V	DC24V	DC24V
８点リレー出力	１６点リレー出力	２４点リレー出力	３２点リレー出力	４０点リレー出力

ＳＵ１６ＴR	ＳＵ３２Ｔ	ＳＵ４８Ｔ	ＳＵ６４Ｔ	ＳＵ８０Ｔ

デジタル出力ユニット	デジタル出力ユニット	デジタル出力ユニット	デジタル出力ユニット	デジタル出力ユニット
－	－	－	－	－
DC24V	DC24V	DC24V	DC24V	DC24V
１６点トランジスタ出力	３２点トランジスタ出力	４８点トランジスタ出力	６４点トランジスタ出力	８０点トランジスタ出力
伝送機器一覧価格表

　　　■アナログ入力ユニット

ＡＤ１ＡＤ	ＡＤ２ＡＤ	ＳＵ８ＡＤ

アナログ入力ユニット	アナログ入力ユニット	アナログ入力ユニット
－	－	－
２線式　電源不要	２線式　電源不要	DC12V/24V兼用
１点アナログ入力	２点アナログ入力	８点アナログ入力
伝送機器一覧価格表

　　 ■アナログ出力ユニット

ＳＵ１ＤＡ－Ｖ	ＳＵ１ＤＡ－ＶＡ

アナログ出力ユニット	アナログ出力ユニット
－	－
DC12V/24V兼用	DC12V/24V兼用
１点アナログ出力（０～５Ｖ）	１点アナログ出力（４～２０ｍＡ）

　　 ■個別機能ユニット

ＡＤ３	ＡＤ４	ＡＤ５	ＡＤ９	ＡＤ１２

パルス積算ユニット	時間積算ユニット	分周入力ユニット	水道検針ユニット	伝送ラインチェックユニット
－	－	－	－	－
２線式　電源不要	２線式　電源不要	２線式　電源不要	２線式　電源不要	２線式　電源不要
１点パルス信号入力	１点時間積算入力	１点分周入力	１点水道検針入力（電文読取）	伝送ラインチェック用
伝送機器一覧価格表

■ビルトインタイプ
　　　伝送用電源と多点の入出力の内部増設が可能なです。
　　　　　　　　　　　　（主に多点を集中的に入出力する場合のシステムの場合に使用します。）

ﾋﾞﾙﾄｲﾝﾀｲﾌﾟは　ﾕﾆﾊﾞｰｻﾙﾗｲﾝ親局と		8入力基板		8出力基板		8ｱﾅﾛｸﾞ基板		RS232C基板	を必要数組合せたものです。
ULP03	＋	SR8IN	＋	SR8RY	＋	UL8AD	＋	CIF03

	BU-I-R-*T	BU-I-R-*T	BU-I-R-*T
組合わせるユニットの種類と入出力の点数により多くの種類があります。

型番説明　　BU-I-R-*T	*I　　8点単位の入力点数を表します。8Ｉ、16Ｉ等
	*R　 8点単位の出力点数を表します。8R、16R等
	*T 　8点単位のアナログ点数を表します。T-サーミスタ温度　Ａ-4～20mA　V-0～5V入力

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ビルトインタイプについては別途お見積り致します。

　　■伝送･増設用基板

ＵＬＰ０３	ＵＬＳ０３	ＣＩＦ０３

電源基板	増設用基板	Ｉ／Ｆ用基板
－	－	RS232C
DC12V/24V兼用	DC24V	電源指定あり　　DC12V/24V
伝送主基板	多点増設用基板	－

ＳＲ８ＩＮ	ＳＲ８ＲＹ	ＳＲ１６Ｔ

増設用デジタル入力基板	増設用デジタル出力基板	増設用デジタル出力基板
－	－	－
DC12V/24V兼用	電源指定あり　　DC12V/24V	DC12V/24V兼用
８点入力	８点リレー出力	１６点トランジスタ出力

ＵＬ８ＡＤ－Ｖ	ＵＬ８ＡＤ－Ａ	ＵＬ８ＡＤ－Ｔ

アナログ入力基板	アナログ入力基板	アナログ入力基板
－	－	－
DC12V/24V兼用	DC12V/24V兼用	DC12V/24V兼用
８点アナログ入力（０～５Ｖ）	８点アナログ入力（４～２０ｍＡ）	８点温度入力（－４０～８０℃）

ＵＬ１ＤＡ－Ｖ	ＵＬ１ＤＡ－ＶＡ

アナログ出力基板	アナログ出力基板
－	－
DC12V/24V兼用	DC12V/24V兼用
１点アナログ出力（０～５Ｖ）	１点アナログ出力（４～２０ｍＡ）
伝送機器一覧価格表

監視盤（壁掛けタイプ）

・RoHS指令対応商品は別途ご用意しております。詳しくはお問合せ下さい。

ＭＷ２４－Ｍ	ＭＷ２４－ＭＨ	ＭＷ２４－ＭＨＳ

２４Ｃｈ監視盤	２４Ｃｈ監視盤	２４Ｃｈ監視盤
－	－	－
DC12V ※	DC12V ※	DC12V ※
状態表示・警報保持なし	各表示・警報保持あり・一括監視	各表示・警報保持あり・個別監視

ＭＷ４０－Ｍ	ＭＷ４０－ＭＨ	ＭＷ４０－ＭＨＳ

４０Ｃｈ監視盤	４０Ｃｈ監視盤	４０Ｃｈ監視盤
－	－	－
DC12V ※	DC12V ※	DC12V ※
状態表示・警報保持なし	各表示・警報保持あり・一括監視	各表示・警報保持あり・個別監視
伝送機器一覧価格表

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※オプションにてＡＣ１００Ｖ電源に出来ます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

■その他の機器

ＵＬ４ＣＴ

交流増幅基板
－
電源指定あり　　DC12V/24V
４点交流増幅基板
定価36,000円

１０２ＡＴ－１１	ＩＴＰ２０１	Ｅ２Ｔ３	Ｅ２Ｔ７

温度検出器（汎用タイプ）	温度検出器（高性能タイプ）	温度検出器（高温用タイプ）	温度検出器（高温用タイプ）
－	－	－	－
－	－	－	－
サーミスタ素子（－５０～９０℃）	サーミスタ素子（０～１００℃）	サーミスタ素子（０～２５０℃）	サーミスタ素子（０～２５０℃）
定価2,000円	定価8,000円	定価4,000円	定価4,000円

Ｔ１７５６２Ａ	Ｔ１７５６２Ｂ	ＰＴＳ０９０Ｃ

温度警報設定器（A接点タイプ）	温度警報設定器（Ｂ接点タイプ）	温度警報設定器（A/B接点）
－	－	－
－	－	－
温度設定範囲（０～６０℃）	温度設定範囲（０～６０℃）	温度設定範囲（０～９０℃）
定価6,200円	定価6,200円	定価7,500円

■各種ユニット

Ｂ０－３２Ｔ２	Ｂ８－１６Ｔ２	Ｂ８－３２Ｔ２	Ｋ-ＡＭＰ－１	Ｋ-ＡＭＰ－３

シーケンサ用パラレルボード	シーケンサ用パラレルボード	シーケンサ用パラレルボード	熱伝対アンプ（１％）	熱伝対アンプ（３％）
－	－	－	－	－
－	－	－	－	－
３２点Ｔｒ出力	８点入力１６点出力	８点入力３２点出力	測定範囲：－２００～１２００℃	測定範囲：－２００～７００℃
伝送機器一覧価格表			定価19,000円	定価18,000円

（２）各種通報装置

　　　　　　詳細を表示する場合は項目をクリックしてください。　▲上に戻る

テレメトリング		価格
ＢＵ００８Ｐ	ＰＨＳ（もしくはモデム）を使用した遠隔管理装置パルス積算1ヶ月８点アナログ１０００点ログもしくは8点警報入力	定価15万円より各種
オプション	上記に８点単位の入力もしくは出力を増設したもの、表示付きとか各種あります。最大２５０点入出力可能

（３）各種システム

　　　　　　施工実績参考例を表示する場合は項目■をクリックしてください。　▲上に戻る

■既設配線の多重伝送システム		■省エネ伝送カウンターシステム
■多点の温度管理システム		■多点電気錠遠隔制御システム
■省配線デマンド制御システム		■社員寮在室管理システム
■多重伝送+シーケンサーシステム		■百貨店総合防犯監視システム
■特殊センサー、計測ユニット		■ビルシステム省配線リニューアル
■コージェネ遠隔監視システム		■フェンス外周監視システム
■無線による監視制御システム		■学校施設防犯監視システム
■ＬＡＮデータのランプ点灯システム		■非常押ボタン監視システム
■テレメタリングによる遠隔監視システム		■ＩＤカード出入管理システム
■遠隔管理センターシステム		■非接触ＩＤ出入管理システム
■接点データ集中管理システム		■電話回線遠隔監視システム
■デマンド警報通報システム		■パソコン防犯監視システム
■工場総合管理システム		■マリーナ出入管理監視システム
■多点スケジュール制御システム		■双方向映像音声伝送システム
■簡易パソコン制御監視システム		■プリンタ印字の遠隔通報システム
■遠隔電力データ計測システム		■簡易テレコンシステム
