伝送の見える化

　

安心して使える,　見える多重伝送　ユニバーサルライン

　



ユニバーサルラインは非常に
シンプル
な伝送方式です。

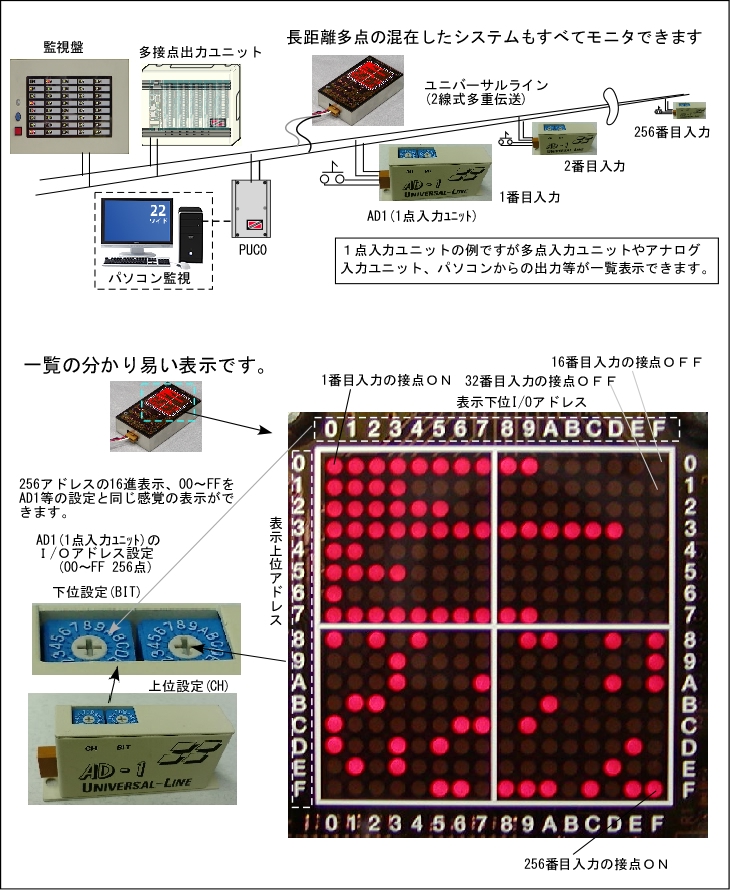

伝送ライン上のどこからでも256接点

信号のON/OFF状態やアナログ信号の

信号レベルを確認することができます

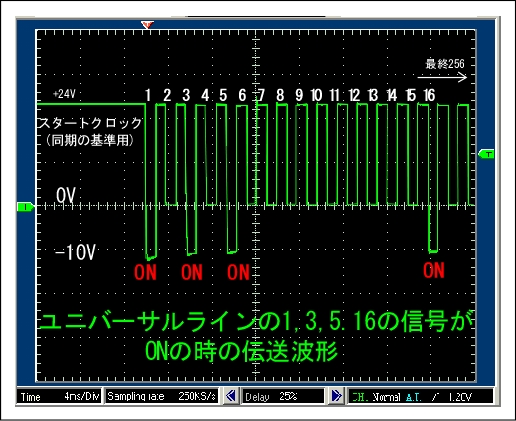

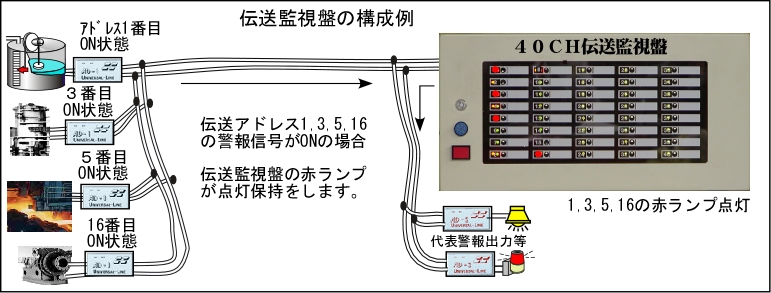

例えば下記のように１，３，５，１６番目の警報接点信号がONの場合

伝送ラインのON信号は下のようにマイナスで伝送されます。
(シンプルな波形なので安価なオシロで見えます。)

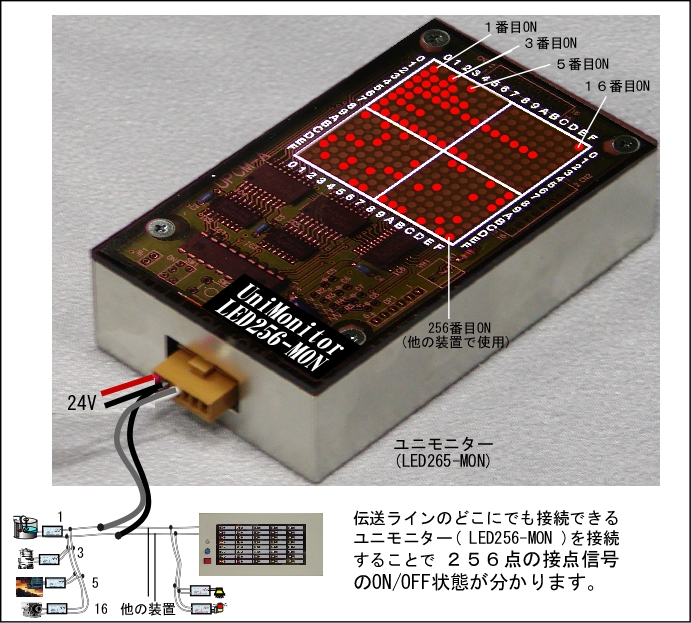

ユニモニター(256点LED表示ユニット)

ユニモニターを接続すると信号のON/OFFの状態 が

２５６個 の LEDの ON/OFFでハッキリと分かります

価格表　　　　　　　.

　

　


ユニモニターは

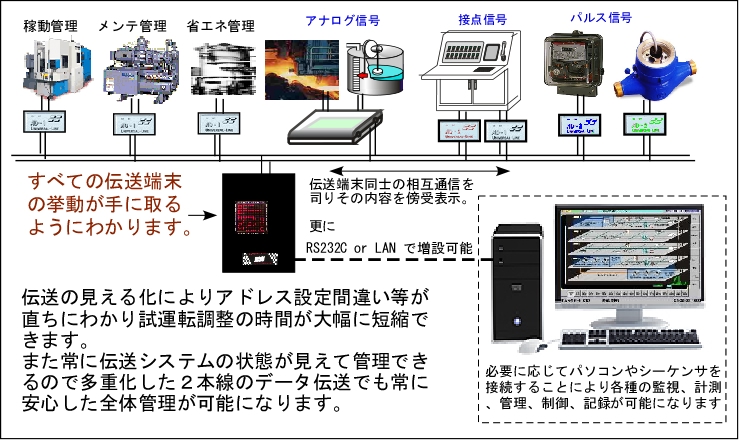

伝送ラインのすべての情報が瞬時にわかります！





ユニモニターを搭載した

モニタ付伝送メインユニット

新発売！


パソコン/シーケンサ用のインターフェースも標準装備しています

　　　　　　　　　　■PUXⅡ-D■　　RS232Cインタフェース内臓タイプ

　　　　　　　　　　■PUXⅢ-D■　　LANインターフェース内臓タイプ　

機能


　　■ユニバーサルラインの多重伝送のメインユニット機能

　　■リアルタイムな256点LED表示機能

　　■端末のアナログ値がバーグラフで表示できる機能

　　■伝送とは別のダイレクトI/O付(4接点入力,2点Tr出力,4点アナログ入力)

　　■パソコン/シーケンサ用のインターフェース(CIF相当)内蔵





A5サイズのコンパクトなユニットで多くの機能

を集約したローコストで使い易いユニットです

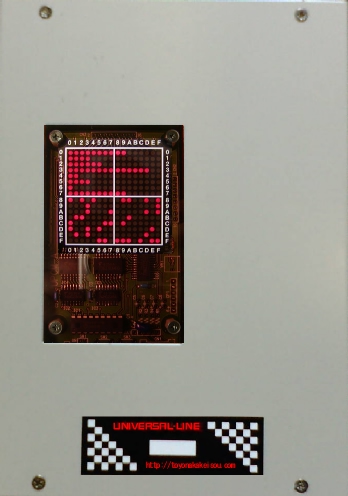

多機能な伝送メインユニット

PUXⅡ-D / PUXⅢ-D

寸法 148W 210H 60　　　　　　　価格表


モニタ標準搭載で分かり易い多重伝送がすぐに使用できます。

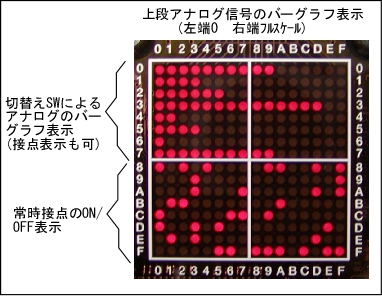

更にアナログ信号のバーグラフ表示ができます！



安心して使える見える多重伝送

PUXシリーズ





　

　
