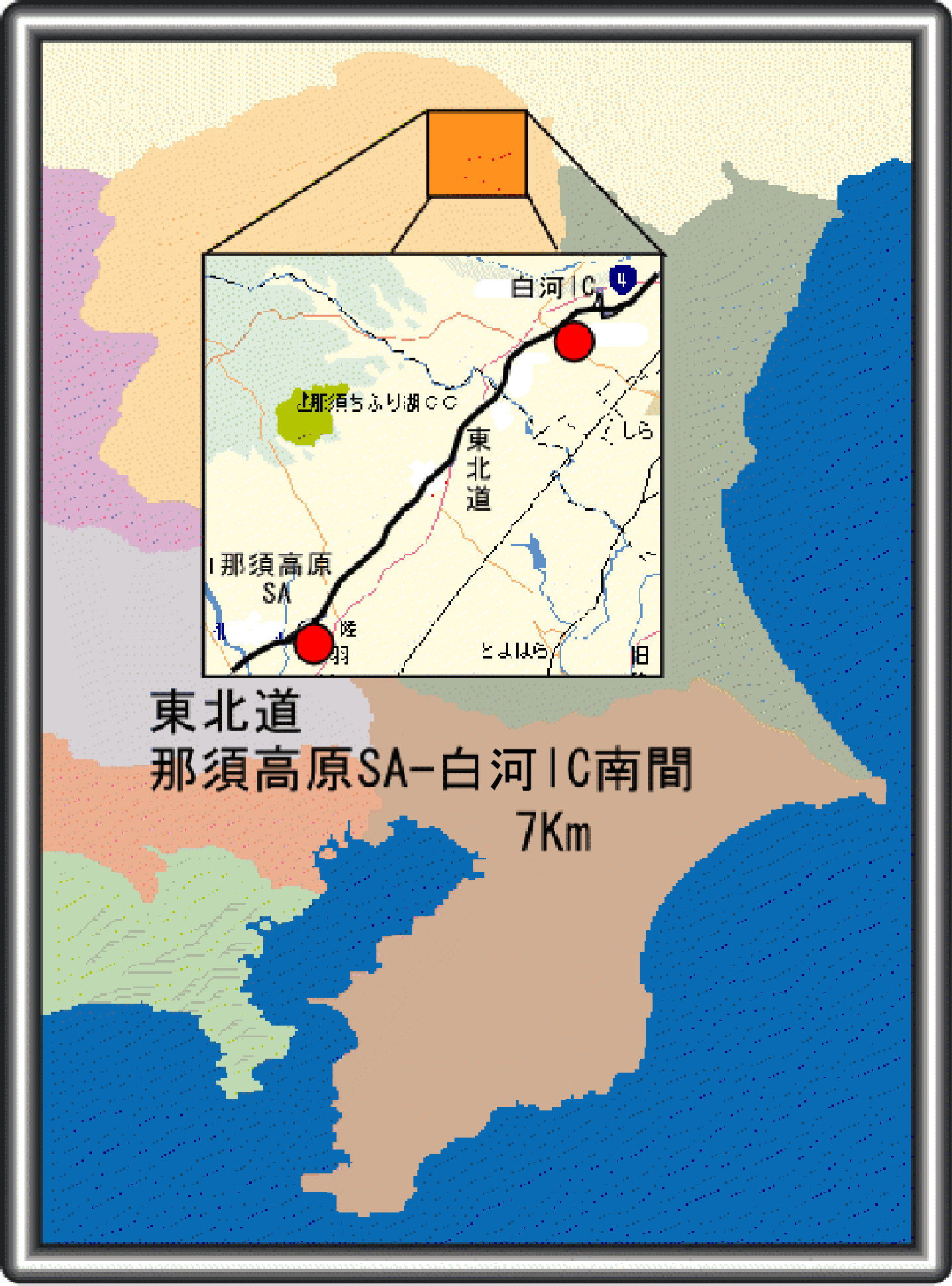

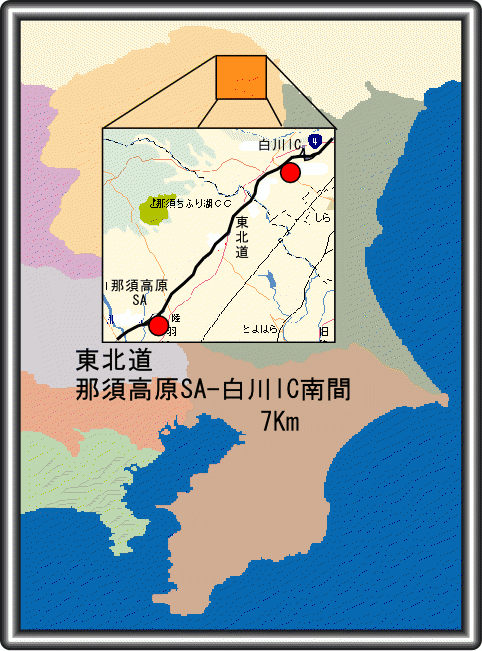

多対ケーブルの予備線を利用した遠隔地への 長距離伝送


　
　

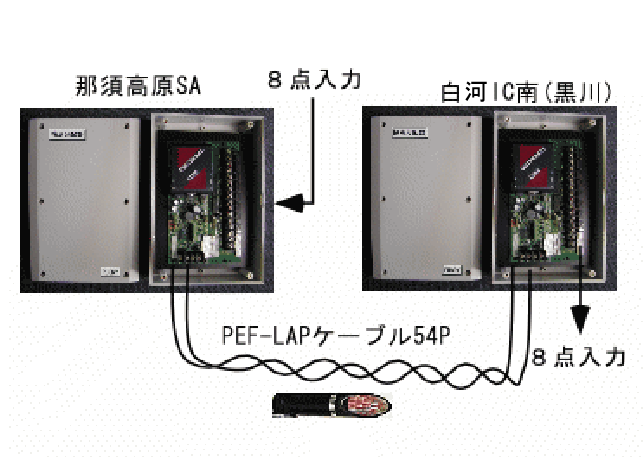

気象基地の機器監視信号の遠隔伝送

光ファイバーを使用するまでも無い僅かな8接点

監視信号の遠隔伝送に既設の多対ケーブルの

1Pを利用して伝送しています。

事前の試験では３ペアの線を折り返して接続し

て合計21Ｋｍ間の双方向伝送で256点の接点

とアナログ信号の伝送の確立を確認できました。

　

伝送レーポート抜粋　No１

　

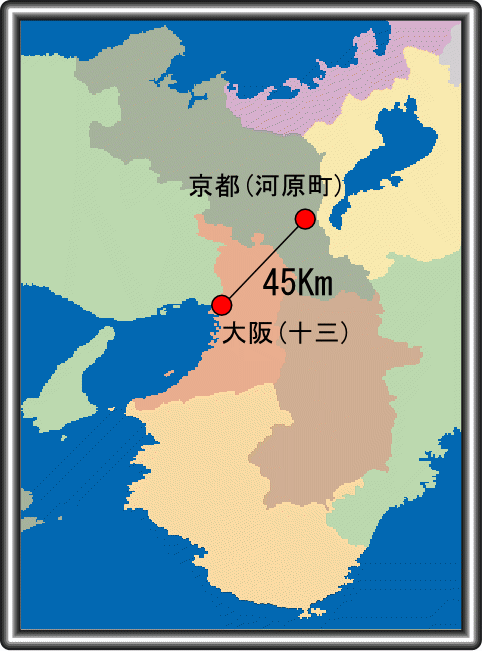

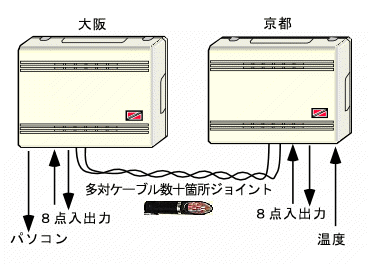

大阪−京都間　超長距離伝送

45Kmの区間を既設の配線の0.9φの予備線

を使い伝送しました。さすがに配線抵抗と

線間容量が多く伝送波形がなまりましたが

信号幅を広くすることで確実に接点の双方

向伝送とアナログ(温度)の遠隔計測を実現

することができました。

　

伝送レーポート抜粋　No２

　

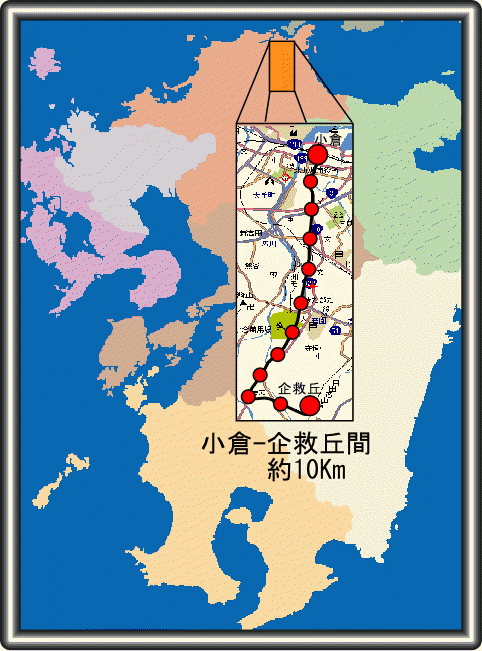

１：Ｎの長距離伝送


自由に使える地図（白い地図工房）　

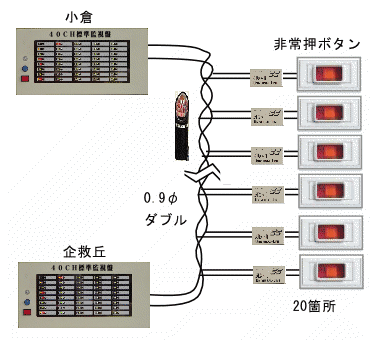

広域に点在している信号の一元監視システムです。

各地のユニット電源と信号線は共通にして1対の線

のみで完了しました。

配線は各所で中継して部分的に細い線もありました

のでは電圧降下を考慮してダブルで使用しました。.

　

監視システム概要

　

メタル線による伝送は光ファイバと違って配線が簡単です。現在よく使われているRS485等の伝送は

1.2ｋｍとの制限があるためそれ以上の伝送は光ファイバを使う例が多いようですがメタル線も捨て

たものではありません。電/光-光/電の変換が不要でパラレル分岐等は単に繋ぐだけでいくらでも増

設できます。また２本線で伝送と電源送りを兼用するなどの器用なことも可能でトータルコストの削

減が可能になります。ましてや予備線を使用する場合は更なるコストダウンが可能です。数百アンペ

ア流れる付近の伝送もノイズに負けずに可能です。

　

前記の実績と伝送波形の検証で確認できました。100Kmの伝送も少

し時間を頂ければ(100接点の伝送に約5秒)メタル線で可能です。

　　

　

　
